技術參數

產品型號：KRNG-16P

適用介質：水、汽、油

適用溫度：120℃

連接形式：法蘭

主要材質：鑄鐵、不銹鋼

制造標準：GB/T 14525

產品詳情

產品概述

法蘭式金屬軟管作為一種柔性耐壓管件安裝于液體輸送系統中，用以補償管道或機器、設備連接端的相互位移，吸收振動能量，能夠起到減振、消音等作用，具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項優點。該產品用于航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建筑等領域。

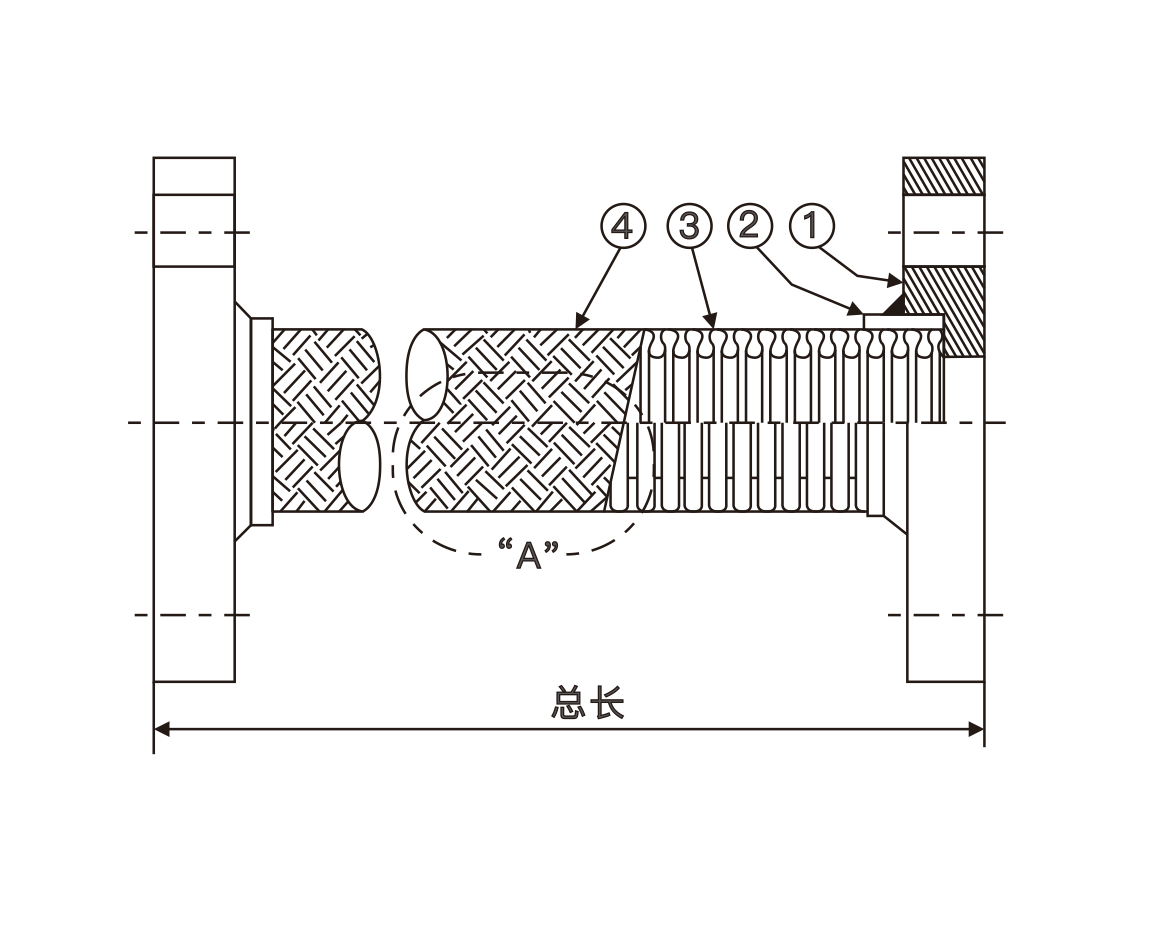

法蘭編織網波紋管(圖1)

主要外形連接尺寸

PN1.0-4.0MPa
公稱管徑 DN		總長mm	外徑mm
mm	inch	總長mm	外徑mm
32	1-1/4	200	41.0
40	1-1/2	200	51.0
50	2	230	62.0
65	2-1/2	230	84.0
80	3	230	98.0
100	4	230	124.5
125	5	280	152.0
150	6	280	178.5
200	8	300	231.0
250	10	330	283.0
300	12	350	334.0
350	14	350	372.0
400	16	400	420.0
